甘特图：排期、父子任务与前后置依赖

更新日期：2026-08-10（基线 v1.229.0）

一、功能简介

甘特图把项目里的任务按时间轴画成横条，一屏看清「谁在什么时间做什么、哪些排在前面、哪些还没开始」。除了看，还能直接在图上排期：拖着改日期、拆父子层级、拉线设前后置依赖、标里程碑、按执行人自动排链，也能把 Microsoft Project 的 .mpp 计划导进来。

改动是即时保存的 —— 拖完就生效，不需要再点「保存」。

二、什么时候用它

• 项目启动排计划：按阶段拆父子层级，一次性排好起止时间；
• 梳理先后顺序：明确「A 做完 B 才能开始」这类制约关系；
• 一个人手上串了好几件事，想让系统按人自动排出先后；
• 已经在 Microsoft Project 里排好了计划，想直接导进来。

三、开始之前（前置条件）

项	说明
进入某个项目	甘特图只在具体项目的任务列表里有入口；个人中心的「我的任务」没有。
查看权限	需要该项目的甘特图权限。没有权限时按钮不显示。
编辑权限	查看和编辑分开：没有编辑权限时整条工具栏都不显示，拖拽、右键、连线也全部关闭，只能看。
任务已存在	甘特图画的是本项目已有任务。空项目打开是空图。
浏览器	建议宽屏；左边表格右边时间轴，窗口太窄要拖中间分隔条。

四、操作步骤

第 1 步　打开甘特图

进入项目 →「任务」列表页 → 点顶部视图切换区的「甘特图」→ 弹出「项目甘特图」窗口（占屏幕 96% 宽）。

窗口是异步加载的，第一次打开会有一两秒白屏，属正常。

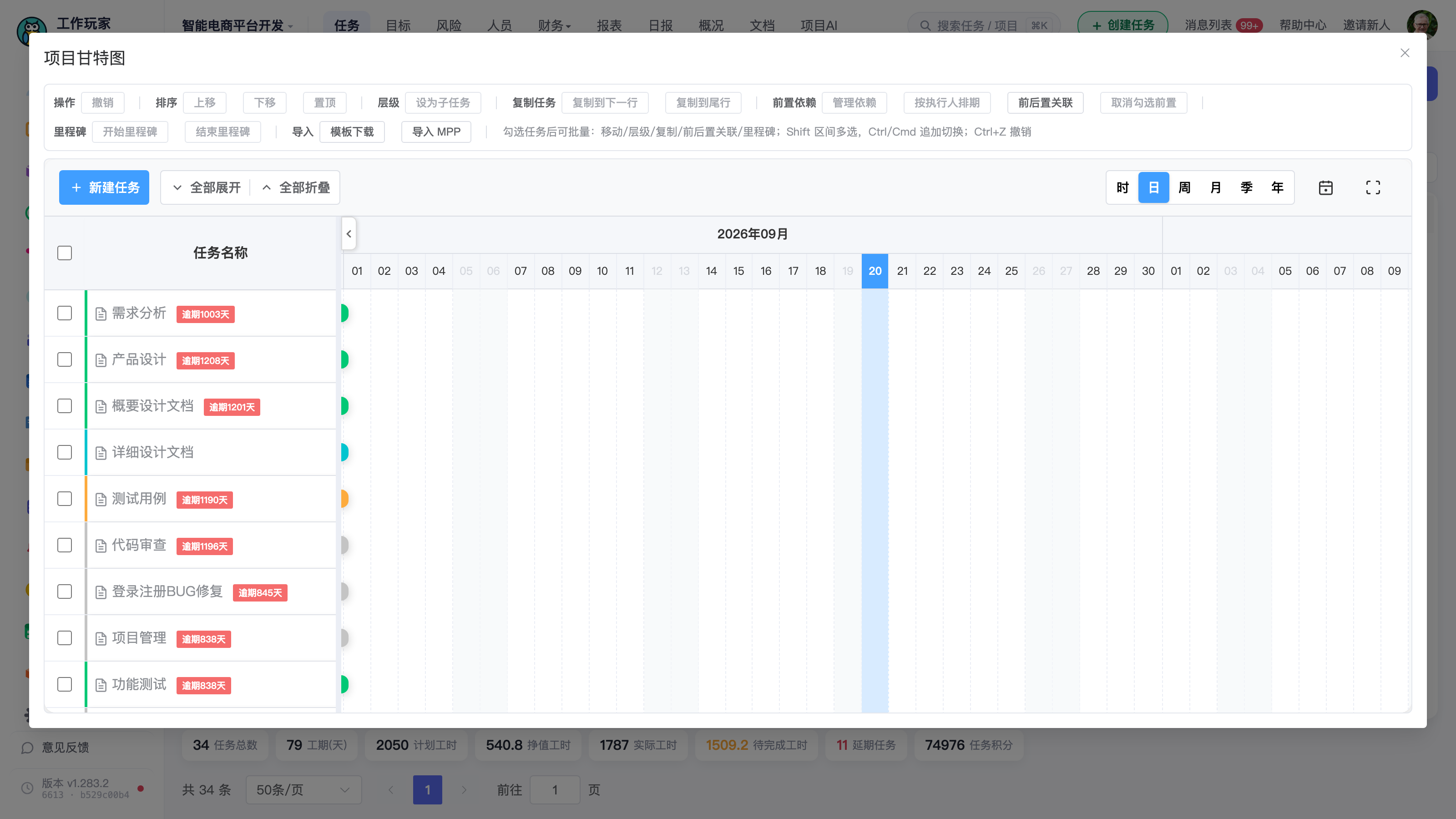

第 2 步　认识窗口

打开后从上到下是：工具栏（分组带标签）→ 一行操作提示 → 图内控件 → 左表格 + 右时间轴。

工具栏下方那行提示原文值得照读：

勾选任务后可批量：移动/层级/复制/前后置关联/里程碑；Shift 区间多选，Ctrl/Cmd 追加切换，Ctrl+Z 撤销

⭐ 三个键盘快捷键（界面上只有这一行提到，很容易漏）：

快捷键	作用
Shift + 点击	区间多选
Ctrl / Cmd + 点击	追加或取消单条
Ctrl + Z	撤销上一步

图内还有：

• 左上「＋ 新建任务」—— 直接在甘特图里建任务；
• 「全部展开 / 全部折叠」—— 一键收放所有父子层级；
• 右上时间轴粒度：时 / 日 / 周 / 月 / 季 / 年，默认「日」；
• 右上还有跳转日期的日历按钮和全屏。

左侧表格里，逾期的任务名后面会跟一个红色「逾期 N 天」标签。

第 3 步　排期：直接拖

• 拖动任务条左右移动 → 改计划起止日期；
• 拖动任务条两端 → 改工期；
• 改完即时生效，右上角提示保存成功，不用再点保存。

⚠️ 已完成的任务改不动，会提示「任务已完成，不可修改计划时间」。

系统会把同一条任务的连续拖动排队串行提交，所以快速连拖不会撞车、也不会丢改动。

第 4 步　拆父子层级（WBS）

把大任务拆成小任务，比如「一期开发」下面挂「接口开发」「前端联调」。

• 勾选要变成子任务的行 → 点工具栏「设为子任务」；
• 或在行上点右键用菜单调整；
• 用「上移 / 下移 / 置顶」调顺序。

两条护栏（触发时会直接拦下）：

• 「不能把任务设为自身或勾选项的子任务」
• 「不能把任务移动到其自身子孙下」

父子层级和《任务模块》是两回事：模块是任务的分类归属，父子层级是这张图里的任务分解。任务列表的「父子任务」分组视图读的就是这份层级。

第 5 步　设前后置依赖

三种方式：

① 拉连线 —— 任务条两端有连接锚点，从一条拖到另一条即建立依赖。要删就点连线，确认「删除这条依赖线？」。

② 工具栏「管理依赖」 —— 打开「管理前置/后置依赖」窗口逐条维护。

③ 批量串联 —— 勾选多条任务 → 「前后置关联」（批量设置前置依赖），系统按行序依次用 FS（完成-开始） 连起来，提示「已为 N 个任务统一设置前置依赖」。想解除就用「取消勾选前置」，提示「已取消勾选任务的前置依赖」。

依赖类型支持四种：

类型	含义
FS 完成-开始（默认）	前一个完成后，后一个才能开始
SS 开始-开始	前一个开始后，后一个才能开始
FF 完成-完成	前一个完成后，后一个才能完成
SF 开始-完成	前一个开始后，后一个才能完成

改完提示「前置类型已更新」。设好依赖后可以让系统「已按前置依赖自动调整计划时间」联动顺延。

第 6 步　按执行人排期（自动串链）

一个人手上有好几件事、又没写依赖时，用工具栏的「按执行人排期」：系统把同一执行人的任务按 FS 依次相连并自动顺延，只改计划起止、工期不变。

完成后提示「已按执行人排期 N 条链」。

每组至少要 2 个任务才能成链，否则提示「没有可成链的任务（每组至少需 2 个）」。

第 7 步　里程碑、复制、撤销

• 里程碑：勾选任务后点工具栏「开始里程碑」或「结束里程碑」批量切换（是两个独立按钮，不是复选框）；
• 复制任务：「复制到下一行」「复制到尾行」；
• 移除：把任务从甘特图里移除；
• ⭐ 撤销：工具栏有「撤销」，可以退回上一步操作，提示「已撤销上一步操作」。

第 8 步（可选）　和 Microsoft Project 互通

工具栏「导入」组有两个按钮（需要 act 248 且有任务编辑权限才显示）：

模板下载 —— 拿到一份用于填写的模板。

导入 MPP —— 选本地 .mpp 文件上传。

⚠️ 和老版本的交互完全不同，务必注意：

对比	老 layui 版（已下线）	现在
何时入库	解析后前端暂存，手动点保存才提交	一次上传即落库，没有反悔的中间态
与现有任务的关系	——	追加式：新任务接排在现有甘特任务之后，不替换、不清空现有内容

执行人按「姓名」匹配项目成员。如果 mpp 里的人不在本项目，系统首次调用不落库，而是返回待加入清单让你三选一：

选项	效果
加入项目并导入	把这些人加进项目再导（需要相应权限）
跳过这些执行人导入	照常导入，但匹配不上的执行人会被丢弃
关闭	放弃本次导入

姓名在整个租户内都不存在的人，同样会被丢弃。

文件大小不能超过 10M，超了提示重新选择。

五、界面元素说明

工具栏（无编辑权限时整条不显示）

分组	按钮
操作	撤销
排序	上移 / 下移 / 置顶
层级	设为子任务
前置依赖	管理依赖 / 按执行人排期 / 前后置关联 / 取消勾选前置
复制任务	复制到下一行 / 复制到尾行
里程碑	开始里程碑 / 结束里程碑
导入	模板下载 / 导入 MPP

常见拦截提示

提示	什么意思
任务已完成，不可修改计划时间	先把完成度改回来再调
不能把任务设为自身或勾选项的子任务	层级会成环
不能把任务移动到其自身子孙下	同上
没有可成链的任务（每组至少需 2 个）	「按执行人排期」要求同一个人至少 2 条任务
文件大小不能超过10M	MPP 文件太大
项目中没有其他任务可选择	建依赖时本项目只有这一条任务

六、常见问题与注意事项

• 改完要点保存吗？ 不用。现在是即时保存，拖完就生效。（老版本需要点「保存」，那套已经下线了。）
• 看不到工具栏？ 说明你只有查看权限没有编辑权限 —— 无编辑权限时整条工具栏都不显示，拖拽和右键也关掉。
• 拖不动某条任务？ 多半是它已经完成了，会提示「任务已完成，不可修改计划时间」。
• 做错了能撤销吗？ 能，工具栏有「撤销」，退回上一步。
• 能导出成 .mpp 吗？ 不能。导入组只有「模板下载」和「导入 MPP」两个按钮，没有把当前排期导出成 .mpp 的入口。要把排期带出去，用任务列表的导出拿 Excel。
• 导入 MPP 会不会覆盖现在的排期？ 不会。是追加式——新任务接排在现有任务之后。但也要注意：一次上传就直接入库了，没有"先看看再决定"的中间态，导错只能手工删。
• 导入后有些执行人不见了？ 执行人按姓名匹配。当时如果选了「跳过这些执行人导入」，匹配不上的就被丢弃了；姓名在租户内不存在的也一样。
• 「按执行人排期」会改工期吗？ 不会，只改计划起止日期，工期不变。
• 父子层级和任务模块有什么区别？ 模块是分类归属（属于哪个功能模块），父子层级是这张图里的任务分解，两套东西，不能互相替代。
• 听说还有个「甘特图2」？ 那是曾经并存的第二个渲染引擎（SVAR 版），2026-08-14 入口已经撤下，那个位置现在换成了「任务分布」视图。当前只有这一个甘特图。

七、相关功能

• 切换视图：任务列表的表格 / 分类 / 卡片 / 父子任务视图，见《任务管理 - 切换视图》。
• 批量导入任务：用 Excel 批量建任务（和 MPP 导入是两回事），见《任务管理 - 批量导入任务》。
• 任务列表入门：日常查看、筛选、改状态，见《任务管理 - 任务列表入门》。
